Kompleksowy dostawca złączy i rozwiązań wtryskowych
Obroty:
|
Szczegóły Produktu:
Zapłata:
|
| SZPILKA: | 35 Pinów | Szereg: | Ampseal |
|---|---|---|---|
| Nr części żeńskiej: | 1-776164-1 | Nr części męskiej: | 1-776231-1 |
| Tworzywo: | PBT | Zakres temperatur: | -40℃~+125℃ |
| Podkreślić: | 35-pin łącznik ECU samochodowego,1-776164-1 Złącze ECU samochodowego,AMP Połączenie ECU samochodowego |
||

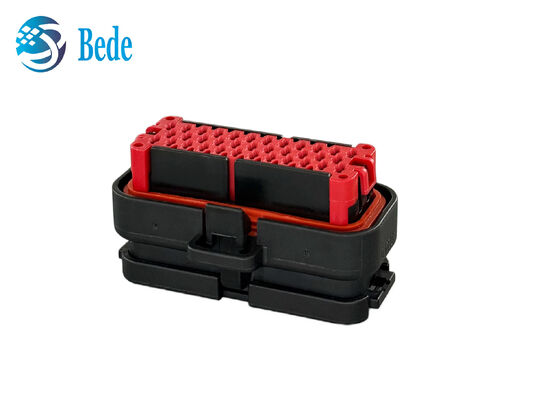

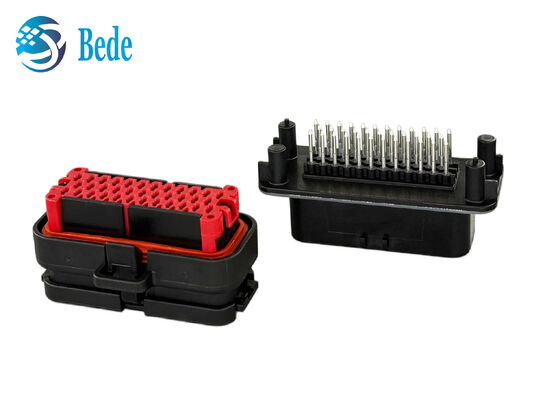

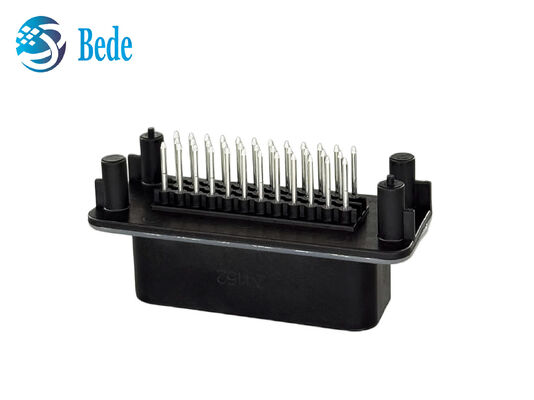

TE AMPSEAL 1-776231-1 to 35-pozycyjny pionowy zespół złącza typu drut-płytka drukowana. Posiada pozłacane styki 17A o średnicy 1,3 mm, rastrowanie 4 mm, przelotowe zakończenie na PCB oraz uszczelnienie IP-ready. Pracuje w temperaturach od -40°C do 125°C i posiada certyfikat UL 94V-0, zapewniając niezawodne połączenia zasilania i sygnału.
Specyfikacja produktu
|
Komponent |
Cechy |
Numer części TE |
Specyfikacja |
|
Numer części |
35POZ, średnica pinu 1,3, zespół HDR, 180°, kod 1 |
1-776231-1 |
Pionowe złącze PCB przelotowe |
|
Prąd znamionowy |
Do 17A na styk, pozłacany obszar styku |
- |
Zastosowania obwodów zasilania i sygnału |
|
Styl montażu |
Pionowe, przelotowe lutowanie do PCB |
- |
Połączenie drut-płytka drukowana |
|
Typ złącza |
W pełni ekranowane, 35 pionowych pinów, 3 rzędy, rastrowanie 4 mm |
1-776231-1 |
Pionowe złącze męskie PCB |
|

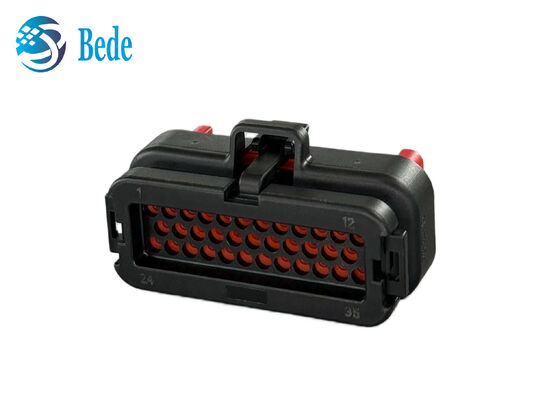

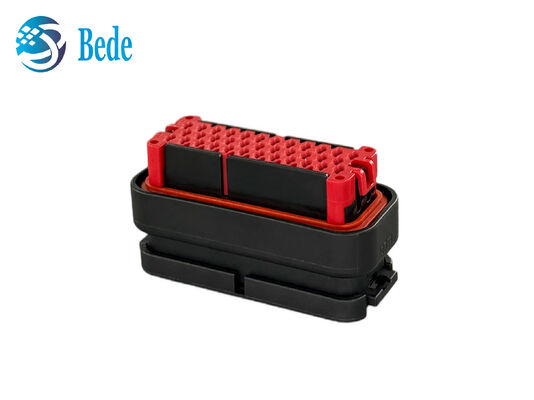

Obudowa żeńska (strona przewodów) |
Zintegrowane uszczelnienie silikonowe, czerwona blokada wtórna, zatrzask |
776164-1 |
Wodoodporne złącze żeńskie IP67 |
|
Szczelność |
Konstrukcja uszczelniana |
- |
Nadaje się do uszczelnionych środowisk |
|
Cechy obudowy |
Czarna obudowa, kodowanie 1, klasa palności UL 94V-0 |
- |
Solidna konstrukcja przemysłowa |
|
Temperatura pracy |
-40°C do 125°C |
- |
Szeroki zakres kompatybilności środowiskowej |
To uszczelnione pionowe złącze drut-płytka drukowana posiada 35 pozłacanych styków 17A, lutowanie przelotowe, precyzyjne wyrównanie, klasę UL 94V-0 i szeroki zakres odporności temperaturowej, wymaga starannego lutowania i prawidłowego kodowania podczas instalacji dla niezawodnych zastosowań zasilania i sygnału.
