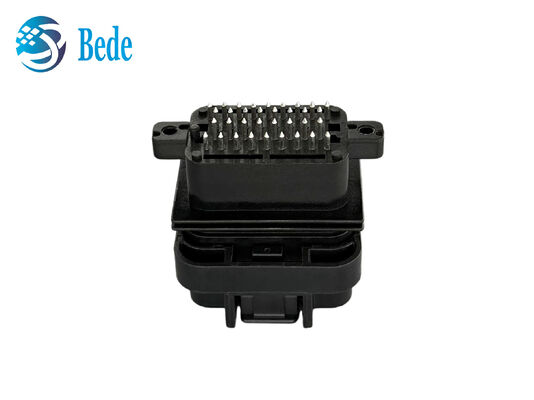

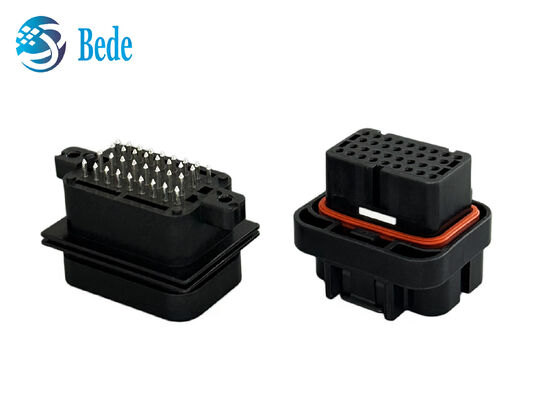

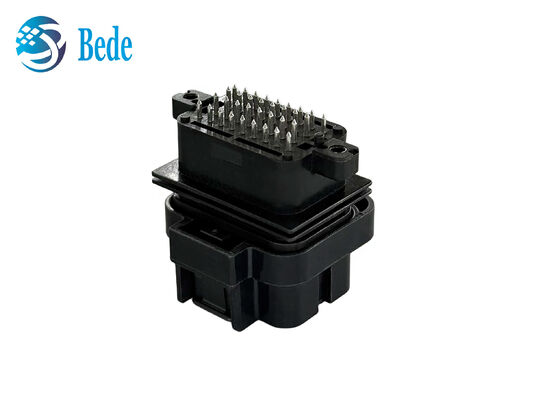

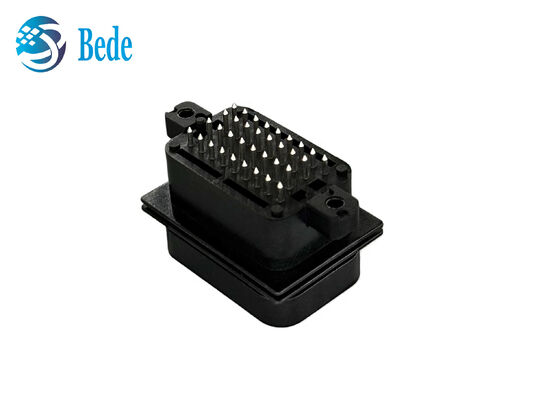

34 Pin Automotive ECU Connector wodoodporna wtyczka i gniazdo Kompatybilne z TE 4-1437290-0 i 2-6447232-3

Opis

To 34-pinowe złącze ECU do zastosowań motoryzacyjnych jest przeznaczone do stabilnych połączeń elektrycznych w samochodowych systemach sterowania elektronicznego. Oparte na formacie złącza SUPERSEAL 1.0, posiada kompaktowy układ 34-pozycyjny i uszczelnioną konstrukcję do zastosowań motoryzacyjnych, gdzie ochrona i stabilność połączenia są ważne. Obudowa złącza wykonana jest z tworzywa konstrukcyjnego klasy motoryzacyjnej, a system uszczelniający pomaga chronić obszar połączenia przed wodą, kurzem i innymi zanieczyszczeniami zewnętrznymi. Jego wodoodporna konstrukcja pomaga utrzymać stabilną wydajność w typowych warunkach motoryzacyjnych, takich jak wibracje, wilgoć i zmiany temperatury. Zestaw złączy zawiera pasujące komponenty do zastosowań po stronie przewodu i po stronie PCB, zapewniając bezpieczne połączenie mechaniczne i niezawodne połączenie elektryczne. Zaprojektowane jako kompatytywna alternatywa dla TE 4-1437290-0 i 2-6447232-3, to złącze nadaje się do samochodowych wiązek przewodów, modułów ECU, czujników, systemów oświetleniowych i innego sprzętu sterowania elektronicznego.

Specyfikacje

Cechy produktu

• Wykonane z tworzywa konstrukcyjnego klasy motoryzacyjnej z uszczelnioną strukturą obudowy, stanowiąc praktyczne rozwiązanie dla samochodowych systemów elektronicznych.

• Struktura uszczelniająca pomaga ograniczyć wnikanie wody, kurzu i innych zanieczyszczeń, dzięki czemu złącze nadaje się do wilgotnych i narażonych na działanie czynników atmosferycznych środowisk motoryzacyjnych.

• Konfiguracja 34-pozycyjna, 4-rzędowa zapewnia wiele punktów połączeń w kompaktowej obudowie złącza, pomagając spełnić wymagania okablowania ECU i innych systemów sterowania elektronicznego.

• Konstrukcja z kluczem i zintegrowany mechanizm blokujący pomagają w prawidłowym połączeniu i utrzymaniu złącza w bezpiecznym położeniu podczas pracy pojazdu.

• Zaprojektowane jako kompatytywna alternatywa dla TE 4-1437290-0 i 2-6447232-3, oferując praktyczną opcję wymiany lub opracowywania kompatybilnych zespołów złączy motoryzacyjnych.

• Złącze po stronie przewodu obsługuje standardowe procesy zaciskania, podczas gdy złącze po stronie PCB jest przeznaczone do lutowania przez otwory, wspierając wydajne okablowanie i montaż PCB.

Zastosowania

• Samochodowe wiązki przewodów
  Nadaje się do zespołów wiązek przewodów wymagających bezpiecznego, uszczelnionego połączenia między przewodami pojazdu a modułami elektronicznymi.

• Czujniki pojazdów
  Może być używany do podłączania czujników do ECU i modułów sterujących, zapewniając stabilną transmisję sygnału w samochodowych systemach elektronicznych.

• Systemy sterowania nadwoziem
  Nadaje się do elektroniki nadwozia, takiej jak oświetlenie, sterowanie drzwiami, zarządzanie energią i inne funkcje sterowania pojazdem wymagające połączeń wielopozycyjnych.

• Samochodowe systemy oświetleniowe
  Zaprojektowane do punktów połączeń w samochodowych zespołach oświetleniowych, w tym modułów sterujących i interfejsów wiązek przewodów.

• Pojazdy przemysłowe i terenowe
  Uszczelniona konstrukcja może być również rozważana w przypadku sprzętu sterowania elektronicznego używanego w ciężarówkach, maszynach rolniczych, pojazdach budowlanych i innym sprzęcie mobilnym.

1. Krok 1 — Sprawdź komponenty
   Przed montażem sprawdź obudowę złącza, złącze PCB, zaciski, przewody, uszczelki i korki uszczelniające. Upewnij się, że wszystkie części są czyste, suche i wolne od widocznych uszkodzeń.

2. Krok 2 — Przygotuj przewody
   Wybierz odpowiedni zacisk i przewód zgodnie z wymaganiami aplikacji. Ostrożnie zdejmij izolację z przewodu, nie uszkadzając przewodnika ani izolacji. Użyj odpowiedniego narzędzia do zaciskania, aby bezpiecznie zamocować zacisk do przewodu.

3. Krok 3 — Włóż zaciski
   Włóż każdy zaciskany zacisk do odpowiedniego gniazda od tyłu obudowy złącza. Wciśnij zacisk na miejsce, aż mechanizm blokujący zaskoczy. Delikatnie pociągnij przewód, aby sprawdzić, czy zacisk jest prawidłowo zamocowany.

4. Krok 4 — Sprawdź elementy uszczelniające
   Upewnij się, że uszczelki przewodów są prawidłowo umieszczone i osadzone. W przypadku nieużywanych gniazd zainstaluj odpowiednie korki uszczelniające, aby pomóc utrzymać uszczelnioną strukturę i ograniczyć wnikanie wody i zanieczyszczeń.

5. Krok 5 — Zainstaluj złącze PCB
   Ustaw złącze PCB pionowo zgodnie z układem PCB. Złącze referencyjne wykorzystuje metodę lutowania przez otwory. Po lutowaniu sprawdź połączenia, aby potwierdzić prawidłowe połączenie elektryczne i stabilność mechaniczną.

6. Krok 6 — Połącz złącza
   Wyrównaj cechy klucza złącza po stronie przewodu i złącza PCB przed połączeniem. Wciśnij obie części równomiernie, aż mechanizm blokujący zostanie w pełni zaangażowany. Nie używaj siły, jeśli części nie są prawidłowo wyrównane.

7. Krok 7 — Wykonaj ostateczną kontrolę
   Sprawdź gotowy zespół pod kątem prawidłowego położenia zacisków, bezpiecznego blokowania, prawidłowego mocowania przewodów i widocznych uszkodzeń. Potwierdź, że złącze jest w pełni osadzone przed instalacją w pojeździe lub module elektronicznym.
   Uwagi dotyczące montażu
   Używaj zacisków, uszczelek, korków uszczelniających i narzędzi do zaciskania, które pasują do konstrukcji złącza i specyfikacji przewodów. W przypadku produkcji masowej warunki zaciskania, parametry lutowania i procedury montażu powinny być zweryfikowane zgodnie z rzeczywistymi materiałami, sprzętem i stosowanym procesem produkcyjnym.

    FAQ

1. Czy 4-1437290-0 i 2-6447232-3 to pasująca para złączy?

   O: Tak. Reprezentują one pasujące komponenty systemu złączy po stronie przewodu i po stronie PCB.

2. Czy można dostarczyć próbki przed produkcją masową?

   O: Tak. Próbki mogą być dostarczone do kontroli wymiarów, testów połączeń, oceny montażu i weryfikacji aplikacji przed złożeniem większego zamówienia produkcyjnego.

3. Jaki jest typowy czas realizacji tego złącza?

   O: Czas realizacji zależy od wielkości zamówienia, konfiguracji produktu i wymagań produkcyjnych. W przypadku standardowych zamówień potwierdzimy szacowany harmonogram dostawy po przejrzeniu szczegółów konkretnego zamówienia.

4. Czy złącze można dostosować?

   O: Możemy omówić opcje dostosowania w oparciu o wymagania Twojej aplikacji, w tym konfigurację złącza, projekt obudowy, układ zacisków, montaż przewodów i opakowanie.

5. Jak mogę potwierdzić, czy to złącze nadaje się do mojej aplikacji?

   O: Proszę podać wymaganą liczbę pinów, złącze współpracujące lub numer referencyjny części, rozmiar przewodu, metodę montażu, warunki środowiskowe i szczegóły aplikacji. Nasz zespół może następnie pomóc w sprawdzeniu konfiguracji i kompatybilności złącza.
