| Szereg: | 070 ZNAK ECONOSEAL-2 | Liczba pozycji: | 12 |
|---|---|---|---|
| Liczba rzędów: | 2 | Materiał obudowy: | PBT |
| Zakres temperatur: | -30°C ~ +105°C | Ognioodporność: | UL 94 V-2 |
| kształt złącza: | Prostokątny | ||
| Podkreślić: | Wtyczka z 12 szpilów z złącza samochodowego,Złącze kompatybilne z AMP TE Connectivity,gniazdo złącza samochodowego z gwarancją |
||
Przegląd produktu

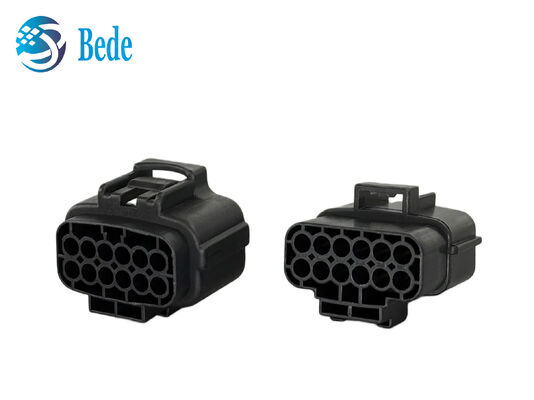

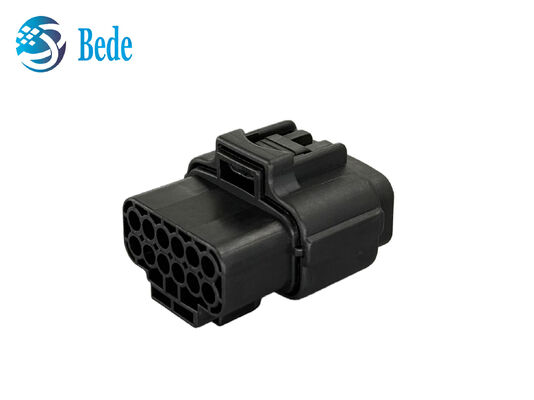

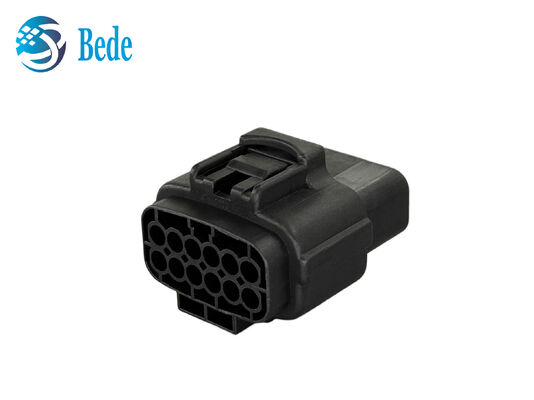

2822638-1 i 174663-2 to pasujące 12-pozycyjne obudowy złączy drut-drut firmy TE Connectivity z serii Econoseal J Mark II / 070. Zaprojektowane do samochodowych systemów okablowania, to połączenie złączy zapewnia praktyczny sposób organizacji i podłączania wielu obwodów w kompaktowej obudowie.
2822638-1 jest przeznaczony do terminali żeńskich, podczas gdy 174663-2 jest przeznaczony do terminali męskich. Obie obudowy wykorzystują rozstaw osi 4,8 mm i obsługują styki 1,8 mm, z dwurzędową, 12-pozycyjną konfiguracją. Obudowy wykonane są z materiału PBT i mają zakres temperatur pracy od -30°C do +105°C, co czyni je odpowiednimi do szerokiego zakresu samochodowych zastosowań elektrycznych.
Dzięki dopasowanemu interfejsowi i konstrukcji drut-drut, obudowy złączy mogą być używane do samochodowych wiązek przewodów, samochodowych systemów elektrycznych i innych zastosowań okablowania sprzętu, gdzie wymagane jest stabilne połączenie wieloobwodowe.
| Numer części | 2822638-1 / 174663-2 | Typ złącza | Złącze samochodowe drut-drut |
|---|---|---|---|
| Pozycje | 12 | Rzędy | 2 |
| Rozmiar styku | 1,8 mm | Temperatura pracy | -30°C do +105°C |
| 2822638-1 | Obudowa terminala żeńskiego, uszczelniana | 174663-2 | Obudowa terminala męskiego, nieuszczelniana |
12-pozycyjny, dwurzędowy układ: Zapewnia 12 pozycji styków w kompaktowej, dwurzędowej obudowie, umożliwiając zorganizowane okablowanie wieloobwodowe.
Polaryzacja połączenia: Konstrukcja obudowy z kluczem pomaga skierować złącze we właściwą orientację połączenia i zmniejsza ryzyko nieprawidłowego montażu.
Konfiguracja drut-drut: Obsługuje bezpośrednie połączenia drut-drut, co czyni je odpowiednimi do samochodowych wiązek przewodów i okablowania elektrycznego w linii.
Kompaktowy rozstaw 4,8 mm: Rozstaw osi 4,8 mm zapewnia zrównoważony układ między gęstością połączeń a rozmiarem obudowy.
Szeroki zakres temperatur pracy: Określony do pracy w temperaturach od -30°C do +105°C, co zapewnia zastosowanie w szerokim zakresie warunków pracy w motoryzacji.
Samochodowe wiązki przewodów
Samochodowe systemy czujników
Motocyklowe systemy elektryczne
Samochodowe systemy oświetleniowe
Okablowanie sprzętu przemysłowego
Instrukcja instalacji / montażu
Krok 1 — Przygotuj przewód
Przygotuj przewód zgodnie z wybranymi specyfikacjami terminala.
Krok 2 — Zacisnij terminal
Zamocuj odpowiedni terminal do przewodu, stosując zalecaną metodę zaciskania.
Krok 3 — Włóż terminal
Włóż terminal do odpowiedniej obudowy złącza, aż osiągnie zamierzoną pozycję.
Krok 4 — Sprawdź połączenie
Zweryfikuj utrzymanie terminala i prawidłowe pozycjonowanie.
Krok 5 — Połącz złącza
Wyrównaj spolaryzowane obudowy i połącz pasujące połówki.
Jaka jest zależność między 2822638-1 a 174663-2?
Odp.: 2822638-1 i 174663-2 to pasujące 12-pozycyjne obudowy złączy zaprojektowane do zastosowań drut-drut. Wykorzystują komplementarne typy terminali do utworzenia odpowiadającego sobie połączenia.
Czy są to oryginalne złącza TE Connectivity?
Odp.: Produkty te są oferowane jako kompatybilne zamienniki dla odpowiednich specyfikacji TE Connectivity. Nie są one przedstawiane jako oryginalne produkty TE Connectivity.
Czy można otrzymać próbki przed zamówieniami hurtowymi?
Odp.: Tak. Próbki mogą być udostępnione klientom, którzy potrzebują zweryfikować wymiary, kompatybilność połączeń, dopasowanie terminali i ogólną wydajność produktu przed złożeniem większego zamówienia.
Czy mogę kupić złącze łączące osobno?
Odp.: Tak. 2822638-1 i 174663-2 mogą być dostarczane jako indywidualne, pasujące komponenty, w zależności od wymagań zakupu.
Jak mogę potwierdzić, czy to złącze nadaje się do mojego zastosowania?
Odp.: Proszę podać oryginalny numer części, zdjęcia złącza, informacje o terminalach lub wymagania dotyczące zastosowania. Nasz zespół może pomóc w porównaniu kluczowych specyfikacji i konfiguracji połączeń przed złożeniem zamówienia.
