1-776087-1 Zastąpienie nagłówka PCB

Opis

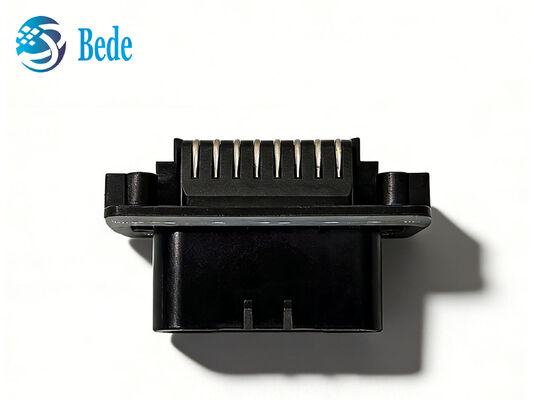

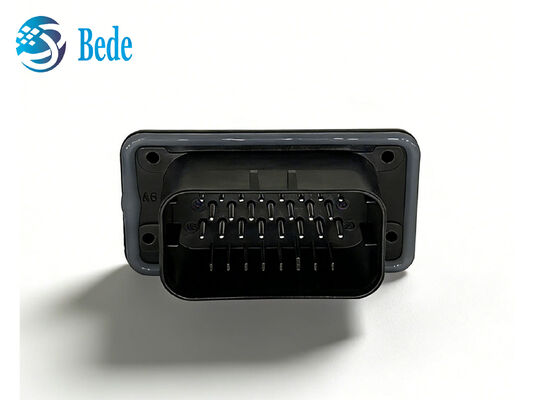

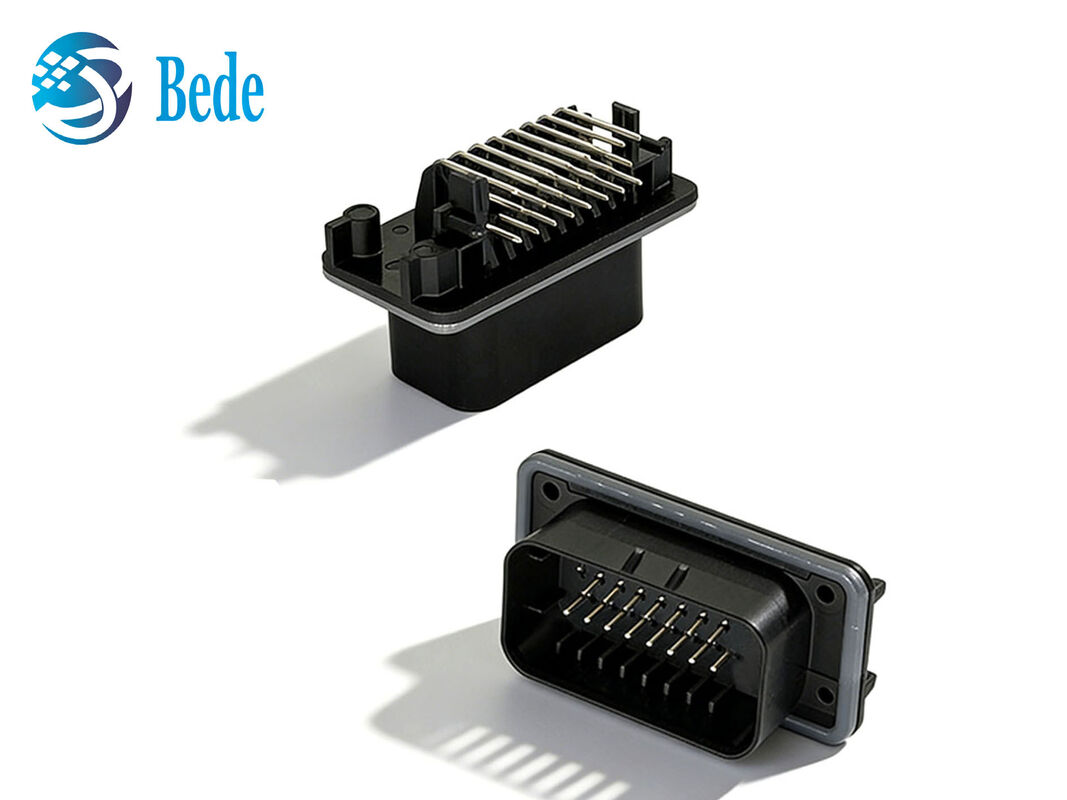

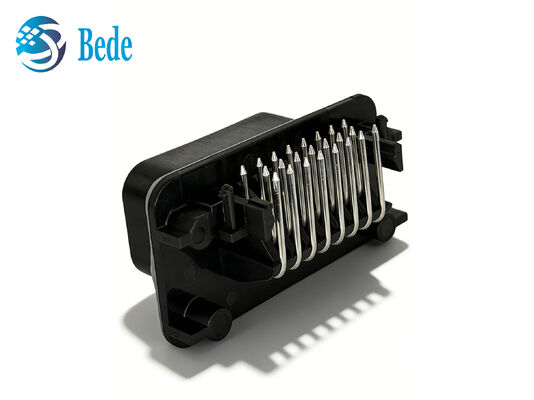

1-776087-1 23-Pin Right Angle Automotive PCB Connector jest kompaktowym rozwiązaniem do przewodów przeznaczonym do samochodowych zespołów elektronicznych i układów elektrycznych pojazdów.Konfiguracja 3 rzędów z linią środkową 4 mm, zapewniające wiele punktów podłączenia w stosunkowo kompaktowym układzie PCB. Konstrukcja pod kątem prostym umożliwia podłączenie paska z boku,co sprawia, że nadaje się do zastosowań, w których przestrzeń PCB i orientacja złączy wymagają starannego uwzględnienia.

Złącze jest przeznaczone do montażu na płytce PCB przez otwór i wykorzystuje uszczelnioną obudowę w celu zapewnienia dodatkowej ochrony w wymagających warunkach pracy.Złote kontakty wspierają stabilne połączenie elektryczne i pomagają utrzymać stałą wydajność kontaktuTypowe zastosowania obejmują moduły sterowania samochodów, zespoły PCB, systemy okablowania pojazdów i sprzęt elektroniczny.

Specyfikacja

Cechy produktu

• Konfiguracja 23-kolczkowa, 3-wierszowa
  Zapewnia 23 pozycje połączeń w układzie trójstronnym, nadającym się do wielokręgowych zespołów PCB samochodowych.

• Montowanie PCB pod kątem prostym
  90 stopniowa orientacja montażu pozwala na zbliżenie się paska sprzężeniowego z boku, pomagając poprawić prowadzenie złączy w ograniczonych przestrzeniach PCB.

• Zakończenie lutowania przez otwór
  Zaprojektowany do instalacji PCB z otworami, zapewniający bezpieczne lutowane połączenie między złączkiem a płytą obwodną.

• 4 mm odległość kontaktowa
  Linia środkowa 4 mm zapewnia zdefiniowaną odległość między kontaktami i obsługuje ustrukturyzowany układ połączeń PCB.

Wnioski

1. Elektryczne jednostki sterujące samochodowe (ECU)
   Odpowiednie do modułów sterowania opartych na PCB, które wymagają wielu połączeń zasilania i sygnału między płytą obwodową a pasem okablowania pojazdu.

2. Systemy elektryczne pojazdów
   Złącze może być stosowane w zespołach elektrycznych pojazdów, w których wymagane jest montowane na desce, pod kątem prostym połączenie do zorganizowanego kierowania pasami.

3. Elektronika sterowania ciałem
   Może być stosowany do elektroniki nadwozia pojazdu i modułów sterowania, które łączą wiele obwodów sygnałowych i zasilania w ramach jednego interfejsu połączenia PCB.

4. Systemy podłączenia przewodów samochodowych
   Konfiguracja kablowa zapewnia praktyczny interfejs między podłączkami kablowymi pojazdów a modułami elektronicznymi zamontowanymi na płytce PCB.

5. Przemysłowe urządzenia elektroniczne
   Format złącza można również rozważyć w przypadku urządzeń sterowania przemysłowego i zespołów elektronicznych, w których wymagane jest uszczelnione, prostokątne połączenie płyty.

Częste pytania

1. Jaki typ złącza to 1-776087-1?
   Odpowiedź: Jest to 23-pozycyjny, 3-wierszowy, pod kątem prostym złącze drutu do tablicy PCB zaprojektowane do zastosowań na tablicy.

2. W jaki sposób złącze jest zamontowane na PCB?
   Złącze wykorzystuje końcówkę lutowniczą z otworem, umożliwiając lutowanie szpilek bezpośrednio do płyty drukowanej.

3. Czy możesz dostarczyć próbki przed zamówieniem hurtowym?

   Odpowiedź: Tak. Przed masową produkcją można omówić próbki, aby klienci mogli zweryfikować wymiary, wydajność parzenia, instalację PCB i kompatybilność aplikacji.

4. Jaki jest czas realizacji tego produktu?

   Odpowiedź: Czas realizacji zależy od ilości zamówienia i wymogów produkcyjnych.

5. Czy potrafisz obsłużyć wymagania odnośników na zamówienie?
   Odpowiedź:W przypadku projektów o różnych konfiguracjach pinów, wymaganiach dotyczących kluczy, konstrukcji obudowy lub innych specyfikacjach złącza,Proszę podać swoje rysunki lub wymagania techniczne, abyśmy mogli ocenić dostępne opcje.
