Kompleksowy dostawca złączy i rozwiązań wtryskowych
Obroty:
|
Szczegóły Produktu:
Zapłata:
|
| Szereg: | AMP SUPERSEAL 16 | SZPILKA: | 35 Pinów |
|---|---|---|---|
| Nr części żeńskiej: | 1-776164-1 | Nr części męskiej: | 1-776180-1 |
| Tworzywo: | PBT | Kolor: | Czarny, czerwony |
| Podkreślić: | Złącze ECU samochodowe 776164-1,Złącze ECU samochodowe 35-pinowe,Złącze ECU samochodowe 1-776180-1 |
||

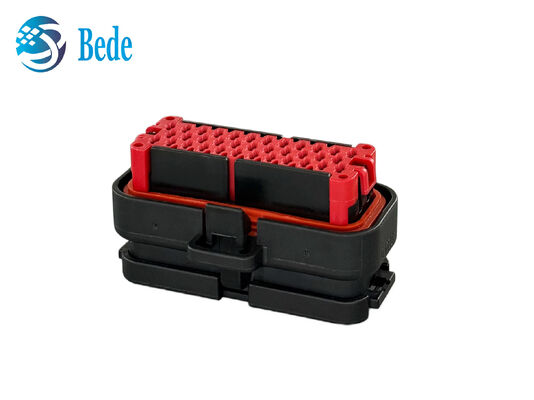

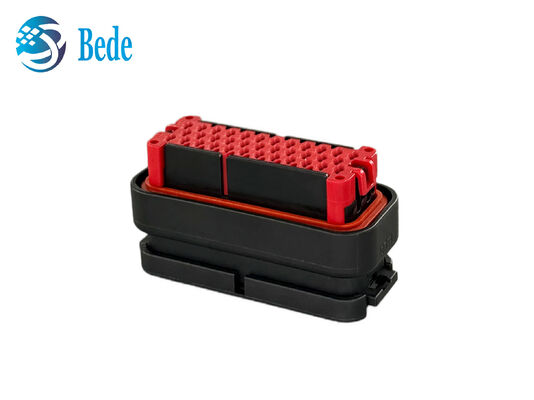

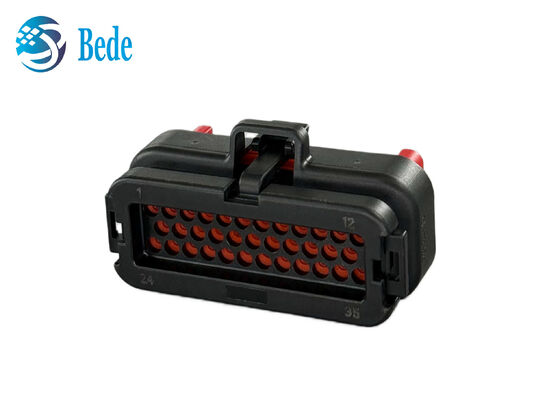

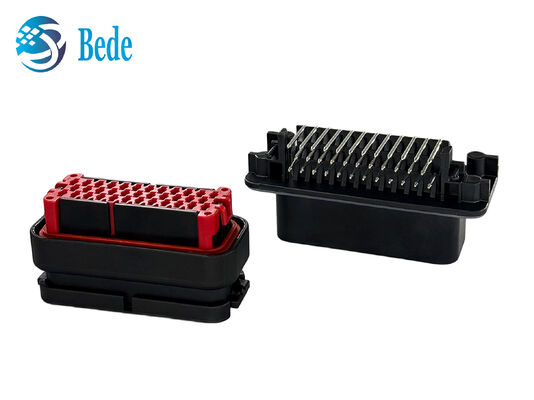

Dla systemów okablowania, które wymagają wielu punktów połączeń w małej przestrzeni, AMPSEAL 776180-1 i 776164-1 oferują użyteczne rozwiązanie złączy 35-pozycyjnych. Oba elementy mają rozstaw osi 4 mm i są zaprojektowane do pracy jako część systemu połączeń płytka-przewód. Model 776180-1 to złącze kątowe PCB, podczas gdy 776164-1 to uszczelniona obudowa dla strony kablowej.
Dzięki trzem rzędom styków, ten zestaw złączy pomaga utrzymać przewody w porządku i oszczędza miejsce wewnątrz urządzeń elektrycznych. Uszczelniona konstrukcja pomaga chronić obszar styku przed wodą i kurzem. Zapewnia również pewne połączenie między stroną kablową a stroną PCB.
Ten zestaw złączy AMPSEAL może być odpowiedni do sprzętu motoryzacyjnego, skrzynek sterowniczych, systemów zasilania i maszyn przemysłowych. Może być również rozważany do naprawy sprzętu, wymiany części i nowych projektów wymagających 35-pozycyjnego uszczelnionego złącza. Dla kupujących poszukujących złącza 4 mm, 35-pinowego złącza PCB lub uszczelnionego złącza AMPSEAL, te dwa numery części oferują użyteczne opcje dla różnych potrzeb połączeniowych.
| Seria produktów | AMPSEAL | Numer części. | 776180-1 / 776164-1 |
| Pozycje | 35 | Typ styku | Pin/Gniazdo |
| Rzędy | 3 | Rozstaw | 4mm |
Konstrukcja 35-pozycyjna
Dzięki 35 pozycjom w trzech rzędach, ten zestaw złączy AMPSEAL może połączyć wiele przewodów w jednym miejscu. Rozstaw osi 4 mm utrzymuje styki w schludnym układzie i pomaga dopasować odpowiednie części złącza.

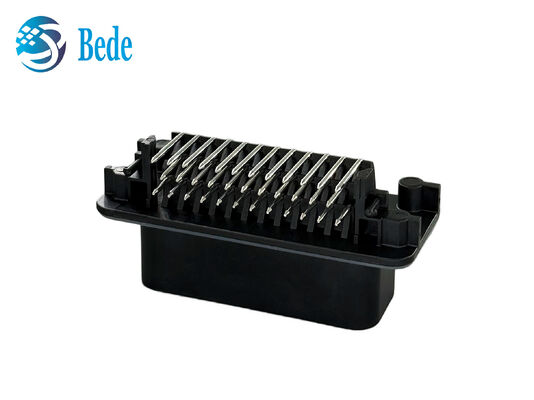

Złącze kątowe PCB
Model 776180-1 ma konstrukcję kątową do montażu na PCB. Jego styki typu pin łączą się z płytką drukowaną poprzez lutowanie przez otwory. Ta struktura różni się od prostego złącza PCB i nadaje złączu wyraźny kształt.
Styki typu pin i gniazdo
Obie części mają różne konstrukcje styków. Model 776180-1 wykorzystuje styki typu pin z cynowanym pokryciem, podczas gdy model 776164-1 wykorzystuje styki typu gniazdo. Taka konstrukcja pozwala na połączenie obu stron po użyciu odpowiednich pasujących części.
Konstrukcja z kluczem
Kształt z kluczem pomaga naprowadzić obie części złącza we właściwą pozycję. Modele 776180-1 i 776164-1 mają różne kody kluczowania, dlatego przed użyciem należy sprawdzić pasujące części.
Konstrukcja do montażu przez otwory
Model 776180-1 posiada piny zaprojektowane do przechodzenia przez otwory w płytce drukowanej. Ten styl montażu pozwala na lutowanie złącza do płytki i pomaga utrzymać je na miejscu. Jest to użyteczna konstrukcja dla układów PCB wymagających złącza kątowego.
Samochodowe systemy elektryczne
W samochodowych systemach elektrycznych, modele AMPSEAL 776180-1 i 776164-1 mogą być rozważane do połączeń między płytkami sterującymi a zespołami kablowymi. Mogą być odpowiednie do jednostek sterujących pojazdów, systemów sterowania mocą i innych części elektrycznych wymagających wielu przewodów w jednym złączu.
Maszyny budowlane i rolnicze
Maszyny budowlane i sprzęt rolniczy wykorzystują systemy elektryczne do sterowania silnikami, światłami, czujnikami i innymi częściami. Ten zestaw złączy może być odpowiedni do jednostek sterujących i zespołów kablowych używanych w tych maszynach, gdzie wymagane jest bezpieczne połączenie elektryczne.
Przemysłowe systemy maszynowe
Wiele maszyn przemysłowych wykorzystuje płytki drukowane do sterowania swoimi głównymi częściami. Modele 776180-1 i 776164-1 mogą być odpowiednie do jednostek sterujących maszyn, sprzętu automatycznego i systemów fabrycznych wymagających połączeń między PCB a zespołem kablowym.
Naprawa i wymiana sprzętu
Podczas prac naprawczych, uszkodzone złącze może wymagać wymiany w celu przywrócenia połączenia elektrycznego. Te numery części mogą być rozważane do projektów napraw i wymiany, gdy istniejąca konstrukcja złącza, układ pinów i pasujące części są zgodne.
Do czego służy zestaw złączy AMPSEAL 776180-1 i 776164-1?
O: Te części złączy są przeznaczone do połączeń elektrycznych między PCB a zespołem kablowym. Mogą być używane w sprzęcie motoryzacyjnym, przemysłowych jednostkach sterujących, systemach zasilania i innych urządzeniach elektrycznych.
Czy mogę kupić 776180-1 i 776164-1 osobno?
O: Tak, możesz zapytać nas o zakup każdego elementu osobno lub razem. Prosimy o podanie numeru części i ilości zamówienia, abyśmy mogli sprawdzić dostępność i cenę.
Jak sprawdzacie jakość produktu przed wysyłką?
O: Przed wysyłką możemy sprawdzić wygląd produktu, numer części, wymiary i inne uzgodnione wymagania. Szczegóły ostatecznej inspekcji można potwierdzić z naszym zespołem sprzedaży przed złożeniem zamówienia.
Czy mogę otrzymać próbkę przed złożeniem zamówienia hurtowego?
O: Prosimy o kontakt z nami z wymaganym numerem części i ilością. Możemy sprawdzić dostępność próbek i omówić koszt próbki oraz czas dostawy przed złożeniem zamówienia hurtowego.
Jakie informacje należy podać podczas zapytania o wycenę?
O: Tak. Prosimy o przesłanie numeru części, wymaganej ilości, kraju dostawy i wszelkich specjalnych potrzeb. Pomoże nam to przygotować odpowiedni plan cenowy i dostawy dla Państwa projektu.
