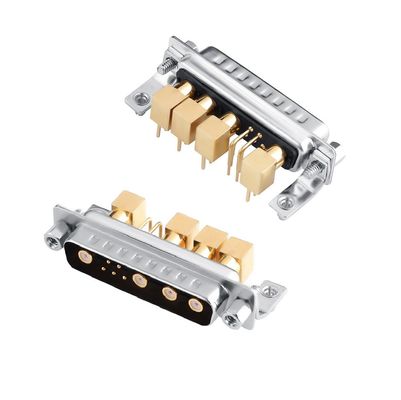

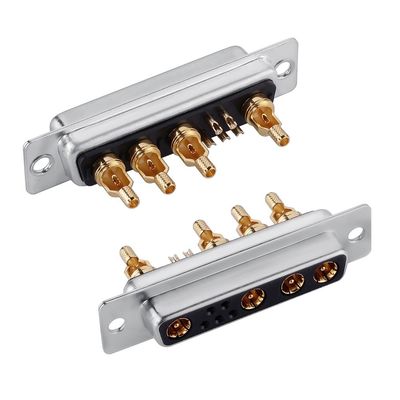

Złącze D-Sub Mieszane Koncentryczne RF / Zasilanie, Kątowe, 9W4 do PCB

D-Sub Mixed Coaxial Connector RF / Power Righ Angle Conecctor 9W4 dla PCB

Funkcja i zastosowanie


Ten 9W4 połączenie DB mieszane mają 5 pinów zasilania i 4 pinów sygnału, stosowane w wojskowych, automatyki, robotyki i innych dziedzinach

Materiał i wydajność

1. Wszystkie szpilki kontaktowe są obrobione mosiądzem i całkowicie pokryte złotem, o dobrej przewodności i bardzo niskim oporze kontaktowym
2. Izolator jest wykonany z czarnego plastiku PBT z 30% włókna szklane, rating ognia spełnia UL -94 -V0
3. Muszel jest wykonany z mosiądzu, naklejony nikelem, co zapewnia odporność na rdzew i piękny wygląd

Elektryczne iWyroby mechaniczneCharakterystyka

1. Wskaźnik prądu kontaktu o wysokiej mocy: 10, 20, 30 lub 40 ampera
2. napięcie robocze: 300 V
3. Wysokiej mocy opór kontaktowy: maksymalnie 10 miliomersów
4. Władowanie dielektryczne: 1000 VAC przez 1 minutę
5. Odporność izolacyjna: minimum 2000 kOhms
6. Temperatura nominalna: od -55°C do +125°C
7. Częstotliwość radiowa: 0~3GHz
8. Siła wkładu: 0,2 ~ 2 N/pin dla szpilów zasilania i 2 ~ 7 N/pin dlaPiny radiowe
9. Siła wyciągania:0.2N/pin dla pinów napędowych i 0,5N/pin dlaPiny radiowe
10. Trwałość: 500 cykli

Szczegóły dotyczące rozmiaru produktu i układu otworów PCB są przedstawione poniżej
