| Obowiązująca temperatura: | -55 ~ + 125 ℃ | Płeć: | Mężczyzna I Kobieta |
|---|---|---|---|
| Typ złącza: | D Sub | Napięcie robocze: | 300 V |
| Prąd znamionowy: | 10A / 20A / 30A / 40A | Styl złącza: | D-SUB 7W2 |
| materiał kontaktowy: | Pozłacany stop miedzi | Złącze z materiałem styku sygnałowego: | Mosiądz pozłacany |
| Aktualna ocena styków sygnałowych: | 3A | Materiał izolacyjny: | PBT + 30%GF |
| Podkreślić: | Prosty Styk Złącza D-Sub,7W2 Koncentryczne Złącze D-Sub,Złącze D-SUB z prawego kąta |
||

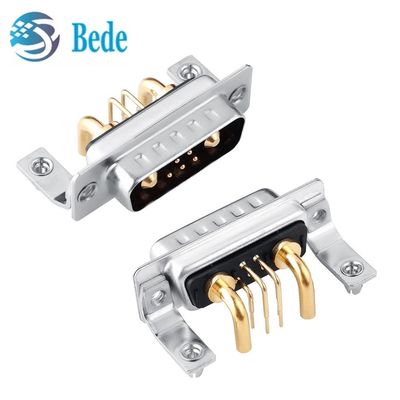

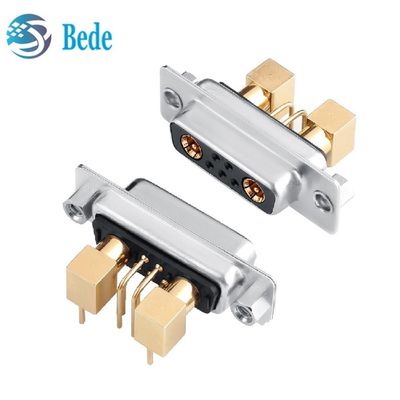

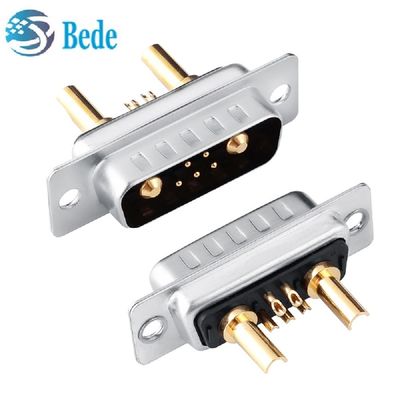

7W2 łącznik prądu wysokiego D-Sub z prawego kąta/prostowych pinów łącznik DB
Opis
Strona ta dla prawego kąta kombinacji wysokiej mocy d-sub łącznik zestawy męskie i żeńskie, stosowane do zastosowań, które wymagają zasilania i sygnał biegnący w jednym złączu, szeroko stosowane w komunikacji, robotyki,Automatyka i transport.
7w2 D-Sub łącznik ma 2 sztuk kontaktów zasilania i i 5 sztuk kontaktów sygnału,kontakty zasilania są dostępne z napięciem nominalnym w zakresie od 10A ∼ 40A, z różnicą tylko wielkości końcowejWszystkie szpilki kontaktowe są obróbkowane, fosforu miedzianego materiału, całkowicie pozłacane, aby zagwarantować jego wydajność i żywotność.
Charakterystyka elektryczna
| Numer części | A/mm | B/mm | Prąd nominalny |
| DBA7W2-1 | 1.7 | 2.0 | 10 Amperów |
| DBA7W2-2 | 2.75 | 3.0 | 20Amper |
| DBA7W2-3 | 3.3 | 3.6 | 30Amper |
| DBA7W2-4 | 3.8 | 4.1 | 40Amper |
Zgodnie z rysunkiem, jeżeli w przypadku złączy 7W2 DB Combo,
