Kompleksowy dostawca złączy i rozwiązań wtryskowych
Obroty:
|
Szczegóły Produktu:
Zapłata:
|
| Cykl godowy: | ≥500 | Materiał skorupy: | Stop aluminium |
|---|---|---|---|
| Instalacja: | Szybka instalacja | Gwarancja: | 12 miesięcy |
| Kształt: | Okólnik | Typ okablowania: | Spawalniczy |
| materiał kontaktowy: | Mosiądz pozłacany | Materiał uszczelniający: | guma nitrylowa |
| Podkreślić: | MIL-C-5015 Standardowe złącza okrągłe,Wojskowe złącza okrągłe,MS-3102 Gniazdo do montażu w obudowie |
||

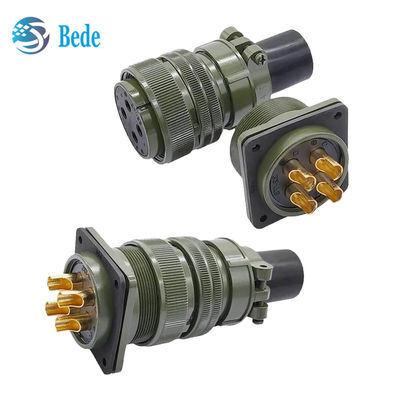

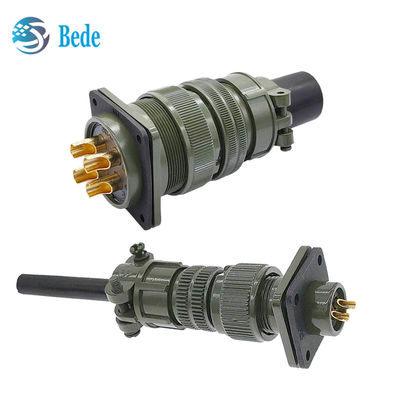

Złącza okrągłe typu MIL-C-5015 MS-3102 do montażu w obudowie, o dużej wytrzymałości
Co to jest złącze MIL-C-5015
Złącza serii Mil-C-5015 są zgodne z amerykańską normą dotyczącą złączy do trudnych warunków środowiskowych Mil-C-5015 (GJB600), posiadają obudowę ze stopu aluminium o wysokiej wytrzymałości, izolator z gumy syntetycznej, połączenie gwintowane, naprzemienne pozycjonowanie wtyków, styki lutowane i zaciskane, prosta i praktyczna konstrukcja, szeroko stosowane w maszynach i urządzeniach przemysłowych, złączach do trudnych warunków środowiskowych, sprzęcie obronnym, statkach, przemyśle motoryzacyjnym, aparaturze, silnikach serwo itp. Złącza tej serii od BEDE mogą zastąpić podobne produkty w Europie i Stanach Zjednoczonych, takie jak seria Amphenol 97, i to przy bardziej konkurencyjnych cenach.
MIL-DTL-5015 charakteryzuje się połączeniami gwintowanymi i jednokluczowym/jednowyżłobieniowym pozycjonowaniem, co zapewnia maksymalną prostotę konstrukcji. Zastosowania obejmują systemy naziemnego wsparcia o wysokiej niezawodności oraz instalacje pokładowe na statkach. Amphenol Industrial Operations produkuje pięć klas złączy, aby sprostać różnym wymaganiom.
Poniżej przedstawiono oznaczenia klas i krótkie opisy:
A – Powłoka stała – do ogólnych zastosowań, nieśrodowiskowych.
C – Hermetyczne – do stosowania na grodziach ciśnieniowych lub barierach ciśnieniowych; ogranicza wyciek powietrza niezależnie od typu i klasy podłączonych do nich wtyków.
E/F – Odporne na warunki środowiskowe z odciążeniem – zaprojektowane do zastosowań, w których złącze będzie narażone na wilgoć, wibracje oraz szybkie zmiany ciśnienia i temperatury.
R – Lekkie, odporne na warunki środowiskowe – krótsze i lżejsze niż klasy E i F, MS-R oferuje wysoki stopień niezawodności w trudnych warunkach: zalecane do nowych projektów.
W przypadku jakichkolwiek zapytań prosimy o podanie numeru produktu i wymaganej ilości, zgodnie z poniższym rysunkiem, a my zapewnimy najlepszą cenę i obsługę
Co oznacza kod typu złącza 5015
MIL-C-5015-MS3100: Gniazdo do montażu ściennego z kołnierzem kwadratowym

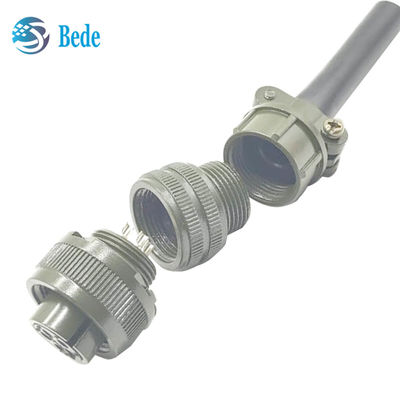

MIL-C-5015-MS3101: Wtyk do podłączenia kabla

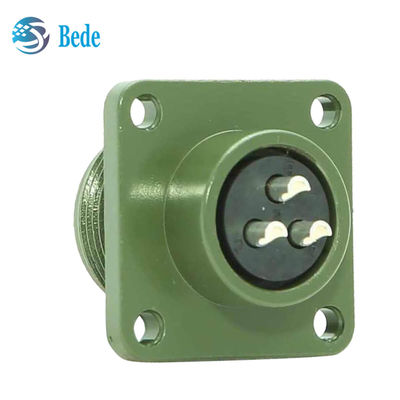

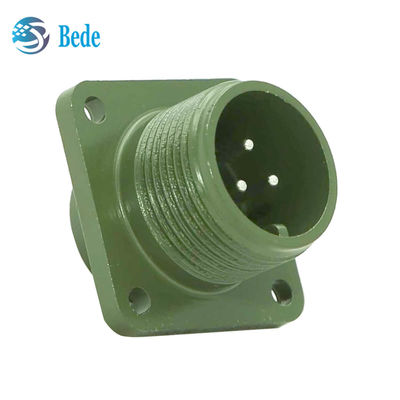

MIL-C-5015-MS3102: Gniazdo do montażu w obudowie z kołnierzem kwadratowym
MIL-C-5015-MS3106: Wtyk prosty
MIL-C-5015-MS3108: Wtyk kątowy 90°
Rozmiar MIL-C-5015-3102A
Układ styków złącza MIL-C-5015
Poniższy rysunek przedstawia układ styków / numer kodu rzędu grupy otworów dla rozmiaru obudowy 20, od kierunku wkładania styku. Prosimy o kontakt, jeśli potrzebujesz więcej informacji.
