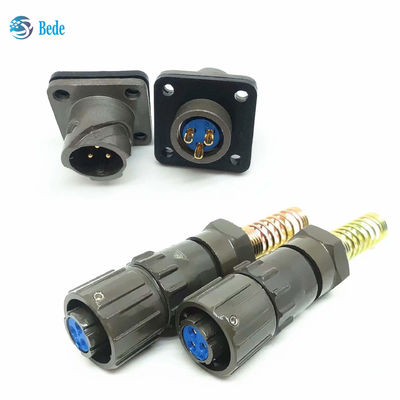

Złącza wojskowe serii FQ 18, wodoodporne, dla przemysłu, 2~7 pinów i 12 pinów

Wodoodporne złącza przemysłowe FQ 18 Series Military, 2~7 pinów i 12 pinów

Krótkie wprowadzenie do złączy FQ
     Wodoodporne okrągłe złącza elektryczne serii FQ są zgodne ze standardem DZ4Q/RE008-84, przyjmując wysoką niezawodność typu klatki wiewiórczej, zaawansowaną strukturę i wysoką niezawodność.
    Produkty o niskiej rezystancji styku, odporności na wibracje, wstrząsy, mocnym uszczelnieniu, szybkim połączeniu gniazda wtykowego itp., proste w użyciu, łatwe w obsłudze, szeroko stosowane w różnego rodzaju urządzeniach elektronicznych do połączeń elektrycznych.

Materiały złączy okrągłych FQ 18

1. Styki: Mosiądz platerowany złotem       2. Obudowa: Stop cynku z malowaniem kolorowym

3. Klatka druciana: Sprężyna ze stali nierdzewnej     4. Pierścienie uszczelniające: Guma silikonowa

Rozkład pinów i znamionowy prąd

Złącza serii FQ 18 są dostępne w wersjach 2~7 pinów i 12 pinów, możesz sprawdzić ich wartości prądowe zgodnie z poniższym rysunkiem

Wtyczki i gniazda używane łącznie

  1. Wtyczka sprężynowa FQ18 z prostym przewodem

  2. Wtyczka sprężynowa FQ18 z przewodem kątowym

  3. Gniazdo okrągłe z okrągłym

  4. Gniazdo kablowe z kwadratowym kołnierzem

  5. Gniazdo z kwadratowym kołnierzem

Rozmiar wtyczki sprężynowej FQ18 z prostym przewodem

 Rozmiar i średnica montażowa gniazda kablowego z kwadratowym kołnierzem

CHARAKTERYSTYKA TECHNICZNA
   Temperatura: -55°C ~ +105°C
    Wilgotność względna: 98± 3% przy 40°C
    Wibracje: 10-2000HZ, 150m/s²
   Wstrząsy: 500m/s²
   Atmosferyczne: 1 KPa
   Rezystancja: 0,1 MΩ Min.
   Wytrzymałość: 500 cykli

Jak zapytać i kupić

Prosimy o podanie kodu i ilości, jak pokazano na poniższym zdjęciu, a my zaoferujemy Państwu najlepszą cenę i usługi.
