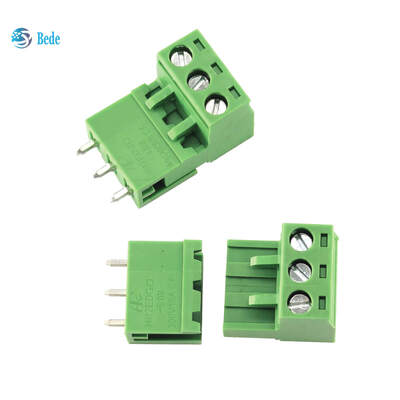

2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A

2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A
2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A 2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A 2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A 2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A 2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A 2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A 2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A

Duży Obraz :  2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: BEDE
Orzecznictwo: CE,RoHS
Numer modelu: 2EDGK
Zapłata:
Minimalne zamówienie: 200szt
Cena: neg0tiotion
Szczegóły pakowania: Karton
Czas dostawy: 5 ~ 8 dni
Zasady płatności: D/A, D/P, T/T
Możliwość Supply: 5000pcs/dzień
Kontakt
Szczegółowy opis produktu
Poziom: 5,08 mm Mieszkania: PA66 UL 94-V0
Liczba biegunów: 2 do 24 Zakres rozmiarów przewodów: 24-12 AWG
Długość paska: 6,0 ~ 7,0 mm typ: Blok zacisków
Śruby: Stal M3 Powłoka cynkowa Aktualna ocena: 15A
Miernik drutu: 24-12AWG Woltaż: 320V
Podkreślić:

2EDGK-5.08 Blok końcowy PCB

,

Główka płytek PCB o prostym szczycie 320V

,

Blok końcowy szybki 2~24 pinów


2EDGK-5.08 złącze męskie PCB z prostymi pinami, blok zacisków PCB, zielony, 2-24 pinów, 320V, 15A

Przegląd produktu

2EDGK-5.08 to wszechstronne złącze męskie PCB z prostymi pinami, zaprojektowane do nowoczesnych, przemysłowych systemów połączeń wtykowych. Wyprodukowane przez Bede Mold and Plastic Products Co., Ltd, to złącze przelotowe o rastrze 5,08 mm zapewnia podwójną kompatybilność, obsługując zarówno standardowe połączenia płytka-kabel, jak i elastyczne połączenia wtykowe przewód-płytka. W przeciwieństwie do jednofunkcyjnych złączy PCB dostępnych na rynku, 2EDGK-5.08 posiada uniwersalną geometrię połączeń, która idealnie pasuje do żeńskiego złącza wtykowego 2EDGR-5.08 od strony przewodu, umożliwiając użytkownikom swobodne przełączanie między stałym połączeniem PCB a wymiennymi połączeniami w terenie bez modyfikacji konstrukcji sprzętu.
Zaprojektowany z myślą o długoterminowej stabilności przemysłowej, złącze wykorzystuje obudowę PA66 o wysokiej trudnopalności i piny z miedzi cynowanej o wysokiej czystości. Skutecznie odporne na utlenianie, wibracje i wahania temperatury, zapewnia ciągłe, stabilne przewodzenie w systemach automatyki, urządzeniach zasilających, szafach sterowniczych i pomiarowych. Wszystkie jednostki są w pełni zgodne z międzynarodowymi normami środowiskowymi i bezpieczeństwa, nadają się do globalnych projektów komercyjnych i przemysłowych.

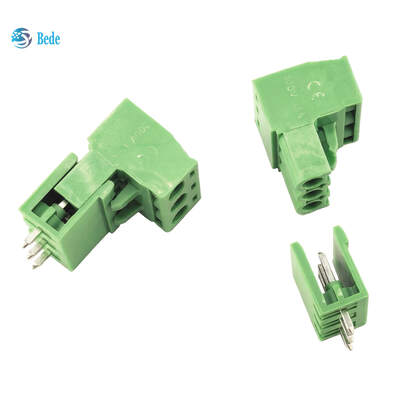

2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A

Kluczowe cechy produktu

  • Uniwersalna konstrukcja połączeń: Standardowa konstrukcja z prostymi pinami o rastrze 5,08 mm, idealnie kompatybilna z żeńskim złączem wtykowym 2EDGR-5.08, obsługująca różnorodne kombinacje układów połączeń
  • Podwójne scenariusze zastosowań: Działa do stałego montażu na płytce PCB i wymiennych połączeń wtykowych w terenie, znacznie poprawiając elastyczność projektowania sprzętu
  • Materiał klasy przemysłowej: Obudowa izolacyjna PA66 UL94-V0 o wysokiej trudnopalności, odporna na starzenie i przebicia; piny z miedzi cynowanej zmniejszają rezystancję styku i zapobiegają utlenianiu
  • Wysoka odporność na prąd i napięcie: Stabilna klasa IEC 20A 320V, obsługująca pracę obwodów przemysłowych o dużym obciążeniu
  • Szeroki zakres temperatur: Niezawodne działanie w temperaturach od -40°C do +105°C, nadaje się do trudnych warunków pracy wewnątrz i na zewnątrz
  • Dostępność pełnych biegunów: Kompletne specyfikacje od 2P do 24P, spełniające wymagania wielokanałowych połączeń różnych urządzeń
  • Łatwy montaż i wymiana: Standardowa konstrukcja do lutowania przelotowego, precyzyjne położenie pinów, brak konieczności przeprojektowania PCB przy wymianie

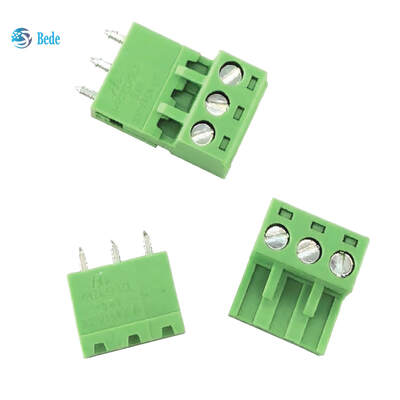

2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A

Specyfikacje techniczne

  • Numer modelu: 2EDGK-5.08
  • Raster: 5,08 mm
  • Typ konstrukcji: Złącze męskie PCB z prostymi pinami, montaż przelotowy
  • Kompatybilny model połączenia: Żeńskie złącze wtykowe 2EDGR-5.08 od strony przewodu
  • Dostępne bieguny: 2P / 3P / 4P / 5P / 6P / 8P / 10P / 12P / 16P / 24P
  • Materiał obudowy: PA66, UL94-V0 trudnopalny
  • Materiał pinów: Stop miedzi o wysokiej czystości z cynowaniem
  • Metoda okablowania: Połączenie zaciskowe śrubowe (pasujące złącze żeńskie)
  • Metoda instalacji: Lutowanie na fali przelotowej PCB
  • Zakres temperatury pracy: -40°C ~ +105°C
  • Certyfikacja: Zgodność z RoHS, REACH

2EDGK-5.08 Główka PCB z prostymi szpilkami PCB Terminal Block Green 2~24 szpilki 320V 15A

Parametry wydajności elektrycznej

  • Napięcie znamionowe IEC: 320V
  • Prąd znamionowy IEC: 20A
  • Napięcie znamionowe UL: 300V
  • Prąd znamionowy UL: 15A
  • Napięcie udarowe: 4kV
  • Maksymalny zakres przewodów: 0,2 mm² ~ 2,5 mm²
  • Niska rezystancja styku: Stabilne przewodnictwo w warunkach długotrwałych wibracji i zmian temperatury

Scenariusze zastosowań

Wtykowe złącze męskie PCB 2EDGK-5.08 jest szeroko stosowane w przemysłowych urządzeniach automatyki, zasilaczach impulsowych, systemach sterowania PLC, aparaturze pomiarowej, sprzęcie monitoringu bezpieczeństwa, szafach komunikacyjnych i urządzeniach elektrycznych niskiego napięcia. Jego uniwersalna kompatybilność pozwala inżynierom na ujednolicenie standardów okablowania, zmniejszenie liczby typów komponentów oraz uproszczenie zarządzania zapasami i konserwacji po sprzedaży.
