| Typ mocowania: | Mocowanie do tablicy | SZPILKA: | 35 Pinów |
|---|---|---|---|
| Nr części żeńskiej: | 1-776164-1 | Nr części męskiej: | 1-776231-1 |
| Tworzywo: | Czarny PA66+GF (UL94 V-0), stop miedzi (cynowany/pozłacany) | Zakres temperatur: | -40℃~+125℃ |
| Ocena wodoodporności: | IP67 | Liczba rzędów: | 3 |
| Podkreślić: | 35-pin łącznik ECU samochodowego,1-776164-1 Złącze ECU samochodowego,AMP Połączenie ECU samochodowego |
||

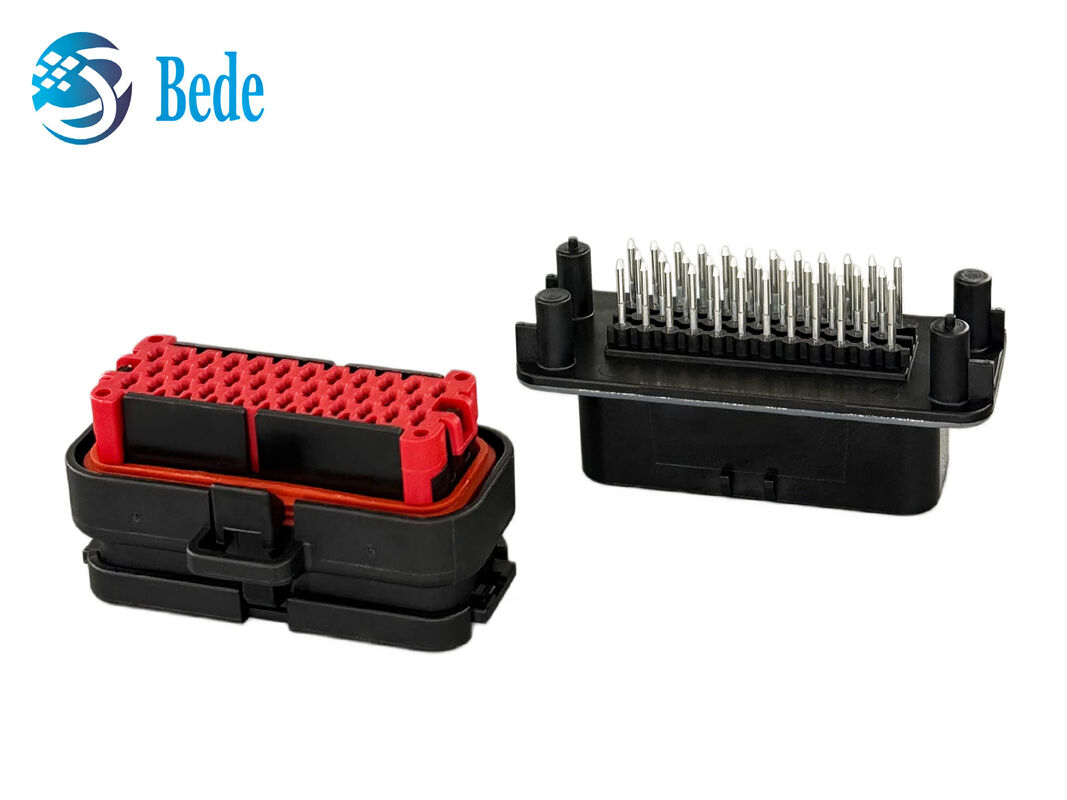

TE AMPSEAL 1-776231-1 to 35-pozycyjny pionowy zestaw złącza drutu do deski.Działanie od -40°C do 125°C i UL 94V-0, zapewnia niezawodne połączenia zasilania i sygnału.
Specyfikacja produktu
|
Składnik |
Cechy |
TE Numer części |
Specyfikacja |
|
Numer części |
35POS, przycisnąć numer 1.3, HDR Assy, 180 stopni, COD 1 |
1-776231-1 |

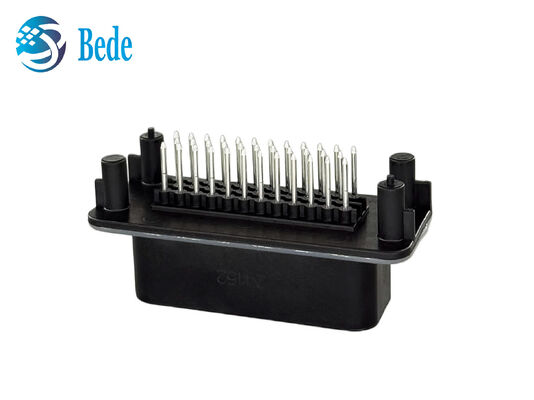

Pionowa nagłówka PCB z otworem |
|
Prąd nominalny |
Do 17A na kontakt, pokryty złotem obszar godowy |
- |
Aplikacje w obwodzie zasilania i sygnału |
|
Styl montażu |
Pionowe zakończenie lutownicy przez otwór do PCB |
- |
Połączenie przewodowe do tablicy |
|
Rodzaj nagłówka |
Całkowicie owinięte, 35 szpilów pionowych, 3 rzędy, 4 mm. |
1-776231-1 |
Pionowa głowica płytek PCB |
|

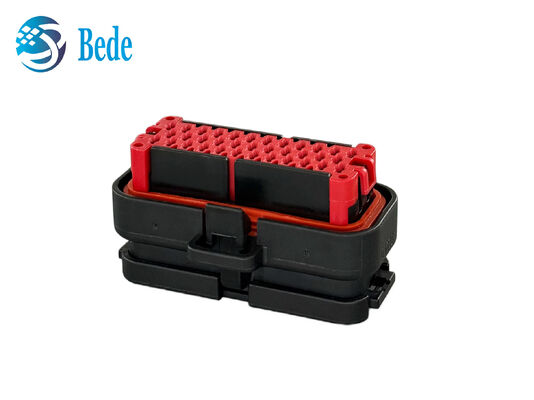

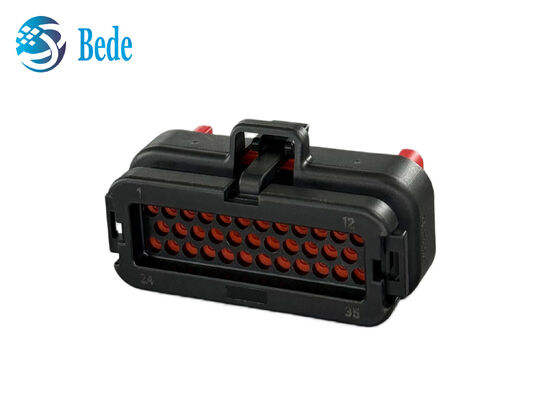

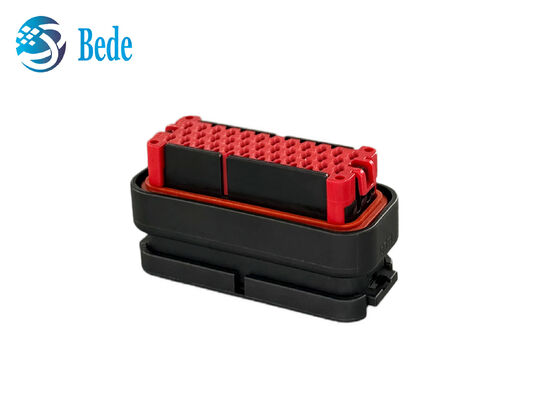

Mieszkania dla kobiet (strona drutu) |
Zintegrowana uszczelka silikonowa, czerwony zamek wtórny, zamek |
776164-1 |
IP67 wodoodporny łącznik kobiecy |
|
Wykrywalność |
Konstrukcja uszczelniająca |
- |
Odpowiednie do środowisk zamkniętych |
|
Cechy mieszkaniowe |
Czarna obudowa, kod klucza 1, UL 94V-0 |
- |
Silne budownictwo przemysłowe |
|
Temperatura pracy |
-40°C do 125°C |
- |
Z zgodnością ze środowiskiem w szerokim zakresie |
· Wydajność elektryczna: Złote szpilki 1,3 mm o mocy do 17A dla niezawodnego zasilania i transmisji sygnału
· Montowanie PCB: Pionowa końcówka lutownicy z otworem poprzecznym o średnicy 4 mm w 3 rzędach
· Trwałość środowiskowa: Konstrukcja uszczelniająca, zakres temperatury roboczej od -40°C do 125°C
· Zgodność z wymogami bezpieczeństwa: UL 94V-0 czarna obudowa o klasyfikacji łatwopalności z kodem kluczowym 1 dla bezpiecznego sparowania
· Systemy elektryczne samochodowe wymagające zamkniętych połączeń zasilania i sygnału
· Przemysłowe urządzenia sterujące i zastosowania w zakresie okablowania PCB
· Maszyny transportowe i terenowe z potrzebami podłączenia odpornego na wibracje
· Moduły przesyłu mocy i sygnału w środowiskach przemysłowych o wysokiej temperaturze
· Urządzenia elektryczne wymagające UL 94V0 ochrony przed zapalnością i stabilnego podłączenia do tablicy drutowej
Ten uszczelniony pionowy złącze wiretboard posiada 35 pozłacanych kontaktów 17A, lutowanie przez otwór, precyzyjne wyrównanie, UL 94V0 rating i wysoką odporność na temperaturę,wymagające ostrożnego lutowania i prawidłowego klawiszowania podczas instalacji dla niezawodnych zastosowań zasilania i sygnału.
