Kompleksowy dostawca złączy i rozwiązań wtryskowych
Obroty:
|
Szczegóły Produktu:
Zapłata:
|
| Kolor: | Srebrny | Materiał skorupy: | stop cynku z powłoką |
|---|---|---|---|
| Materiały izolacyjne: | bakelitowy plastik | kołki kontaktowe: | mosiądz posrebrzany |
| Temperatura aplikacji: | -50 ~ +70 ℃ | Kołki: | 6 7 8 9 10 |
| Prąd znamionowy: | 4A | Napięcie robocze: | 200 V |
| Podkreślić: | Złącze kablowe lotnicze M16,Złącze kablowe 200V 4A M16,Złącze żeńskie 200V M16 |
||

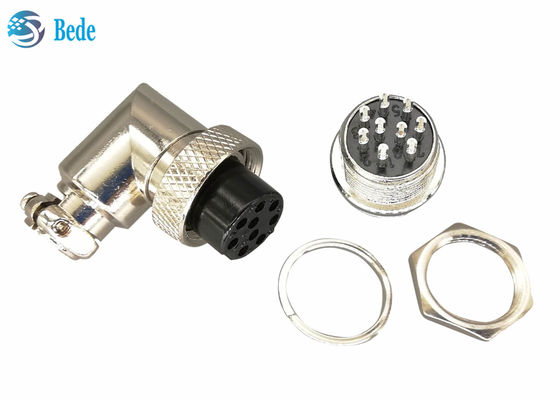

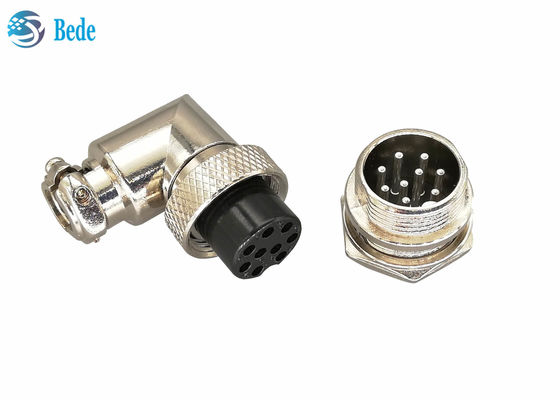

Złącze lotnicze M16 kątowe żeńskie i męskie do montażu na panelu 6~10 pinów 200V 4A
Opis produktu

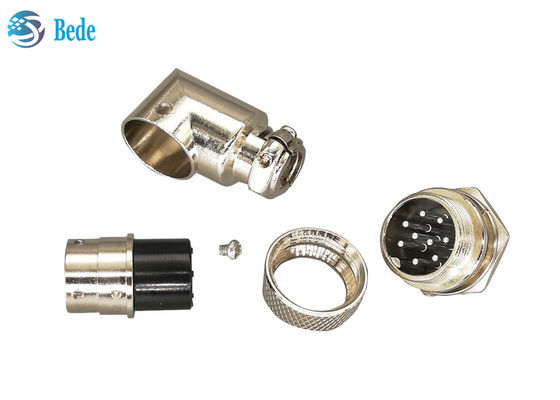

1. Zestawy złączy panelowych do przewodów, złącze męskie do montażu na panelu i złącze żeńskie pod kątem prostym do spawania przewodów

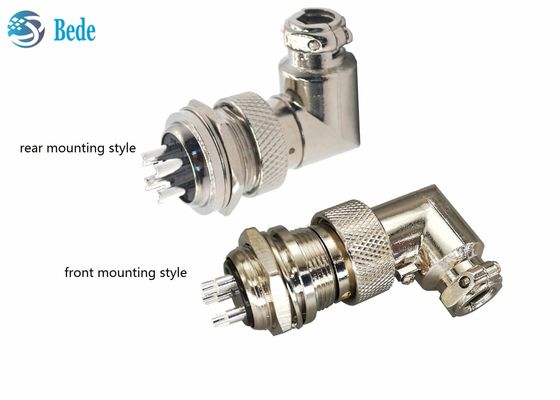

2. Złącza męskie są dostępne w wersji do montażu z przodu i z tyłu
3. Jakość w trudnych warunkach, materiał korpusu to stop cynku niklowany, lekki i wytrzymały.
4. Nadaje się do temperatury -50 ~ +70℃
5. Odpowiednia średnica kabla Φ7,5 mm
6. Materiał pinów stykowych to mosiądz posrebrzany, wysoka przewodność i niski opór styku
7. Kolor złącza jest zazwyczaj srebrny, co jest kolorem niklowania, jeśli wymagana jest czerń, możemy go oksydować, aby uzyskać ten sam efekt antykorozyjny
Dane elektryczne
| piny | 6 | 7 | 8 | 9 | 10 |
| Prąd znamionowy | 4A | 4A | 4A | 4A | 4A |
| Napięcie robocze | 200V | 200V | 200V | 200V | 200V |
| Rezystancja izolacji | 1500V | 1500V | 1500V | 1500V | 1500V |
| Rezystancja styku | ≤3mΩ | ≤5mΩ | |||
| Rozmiar otworu stykowego | 1,15 mm | 1,15 mm | 1,15 mm | 1,15 mm | 1,15 mm |
Rozmiar i lokalizacja pinów
Rozmiar produktu i lokalizacja pinów zgodnie z poniższym rysunkiem, mile widziane są dostosowania, prosimy o kontakt.
Wszystkie znane
O złączach lotniczych GX16, okrągłych złączach M16, wszystkie poniższe style są dostępne w magazynie, prosimy o kontakt lub powrót do katalogu produktów, aby dowiedzieć się więcej, jeśli jesteś zainteresowany.
1. Model do montażu na panelu -- montaż z przodu
2. Model do podłączania kabli
3. Model do montażu na panelu -- montaż z tyłu
4. Model do montażu na panelu z okrągłym kołnierzem
5. Model do montażu na panelu z kwadratowym kołnierzem
6. Model do montażu na panelu z romboidalnym kołnierzem
7. Model do spawania PCB z pinami pod kątem
8. Model do spawania PCB z prostymi pinami
9. Model do montażu na panelu pod kątem prostym -- montaż z przodu
10. Wodoodporny model do podłączania kabli
11. Wodoodporny model do montażu na panelu
12. Model do montażu na panelu pod kątem prostym -- montaż z tyłu
