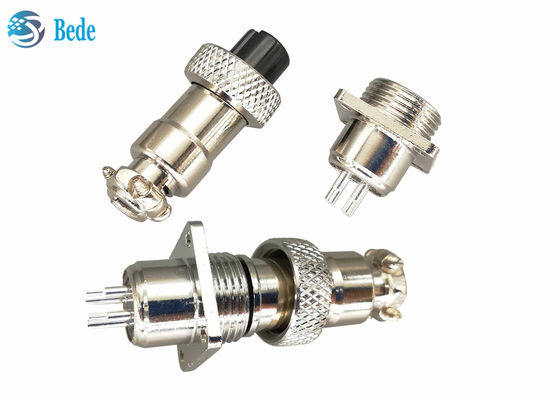

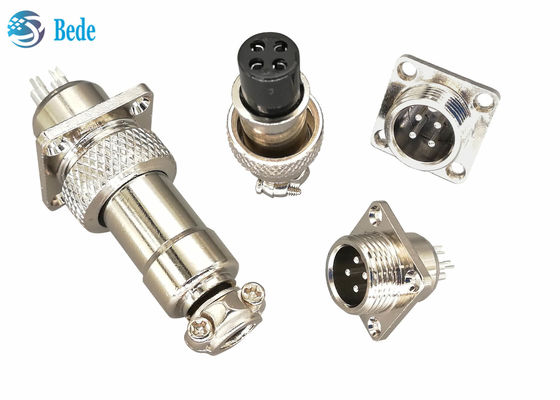

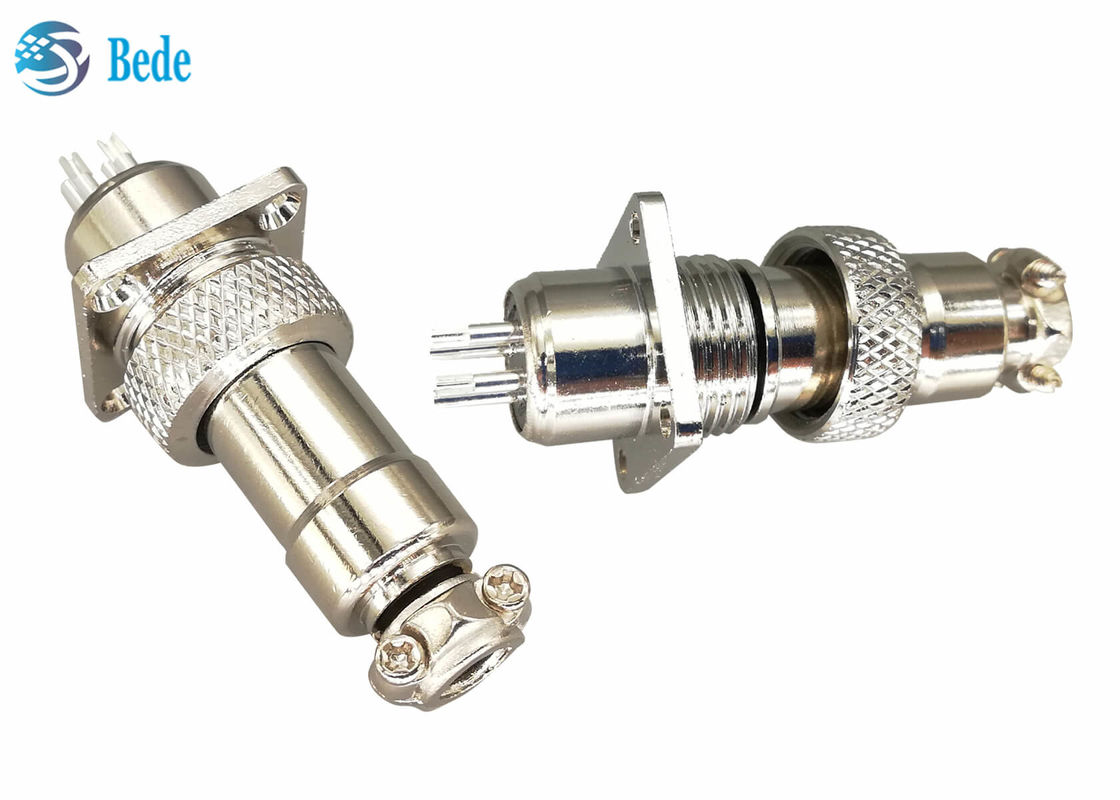

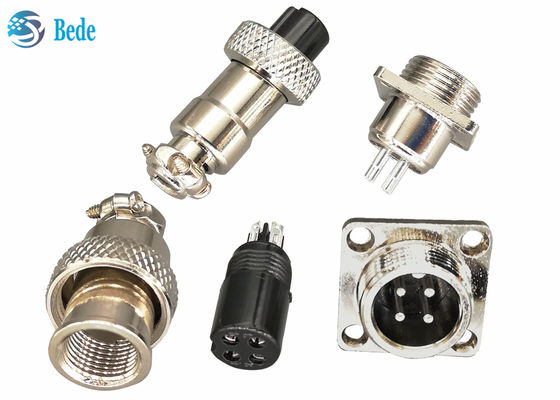

M16 Złącze okrągłe z łącznikiem do montażu panelu z kwadratową brzytwą 2~10 pinów 200V
Opis
1łącznik kablowy do paneli z kwadratową obwodnicą na końcu montu panela,
2Wojskowa jakość, wytrzyma napięcie 1500V, napięcie robocze 200V,
3Szpilki kontaktowe wykonane są z srebrnej miedzi dla wysokiej przewodności i niskiego oporu kontaktowego.
4Metodą okablowania jest spawanie, odpowiednie dla kabli o średnicy zewnętrznej 7,5 mm i poniżej
5. materiał powłoki jest stopem cynku z niklu, srebrny kolor, balck kolor jest dostępny, jeśli chcesz
Uwaga: wraz ze śrubokrętami, obrusami, orzechami do montażu flans, wycięciem paneli odwołuj się do poniższego obrazu
Dane elektryczne
| szpilki |
2 szpilki 3 szpilki |
4pin |
5pin |
6 7 8 9 10 szpilka |
| prąd nominalny |
7A |
5A |
5A |
4A |
| napięcie pracy |
200 V |
| Odporność kontaktowa |
3mΩ maks |
| Odporność izolacyjna |
1500MΩ |
| Wytrzymać napięcie |
1500 V |
| Rozmiar otworu stykowego Φmm |
2.45 |
2.45 |
2.00 |
1.15 |
Wszystko znane.
O łączniku lotniczym GX16, łącznikach okrągłych M16, wszystkie modele są następujące, prosimy o kontakt lub powrót do katalogu produktów, aby dowiedzieć się więcej, jeśli jesteś zainteresowany.
1Model montażu paneli - montaż przedni
2Model dokówka kablowych
3Model montażu paneli - montaż tylny
4Model montażu paneli z okrągłą obwodnicą
5Model montażu paneli z kwadratową obwodnicą
6Model montażu paneli z rumieniową płaszczyzną
7. Model spawania PCB z kolczami łokciowymi
8Model spawania PCB z prostymi szpilkami
9Model montażu paneli pod kątem prostym - montaż z przodu
10. Model dokujący wodoodporny kabel
11. Wodoszczelny model montażu paneli
12Model montażu paneli pod kątem prostym - montaż z tyłu
