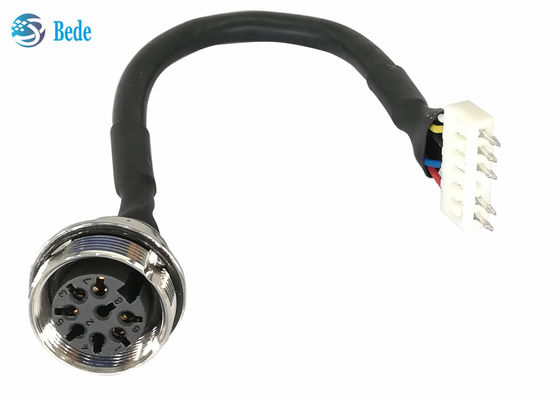

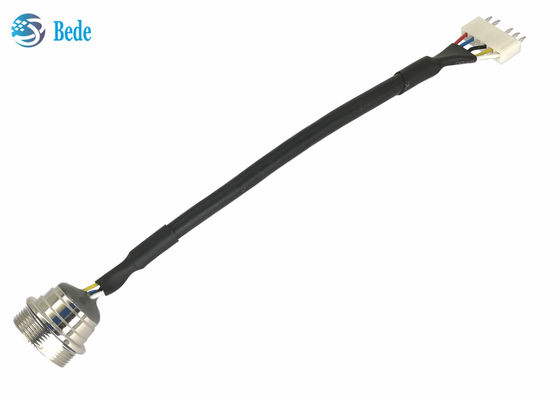

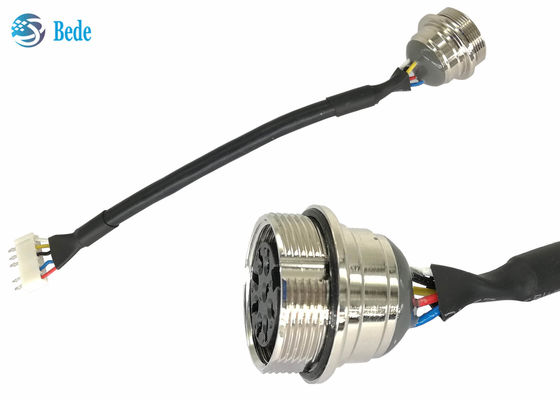

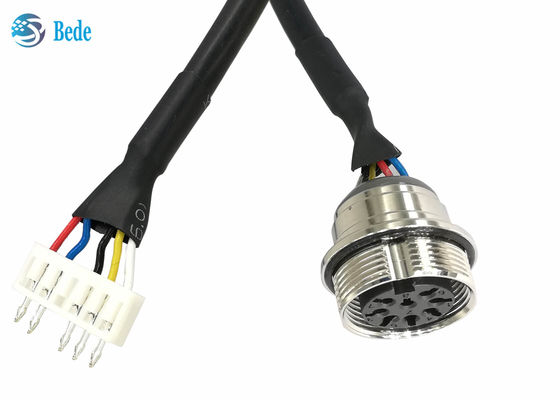

8-pinowe żeńskie styki kabla AISG RET do 6-pinowego zacisku zaciskanego

Kable RET AISG 8-pinowe żeńskie styki do zacisków zaciskanych 6-pinowych

Struktura

1. Kabel, długość 80 i 105 mm w magazynie i dostępna jest personalizacja. Średnica zewnętrzna kabla wynosi 6,8 mm, 5 żył, powłoka z warstwą ekranującą wykonaną ze stopu aluminium i magnezu, a stopień pokrycia wynosi ponad 85%

2. Koszulka termokurczliwa, kolor czarny lub dostosowany

3. Uszczelniacz, wykonany z żywicy epoksydowej, do uszczelniania

4. O-ring, guma, używany do uszczelniania

5. Obudowa żeńskiego złącza AISG, materiały miedziane niklowane

6. Izolator żeńskiego złącza AISG, materiały PBT

7. Zacisk zaciskany, personalizacja w razie potrzeby jest mile widziana

8. Kołki stykowe zacisku zaciskanego, mosiądz posrebrzany

Rozmieszczenie pinów

     Rozkład pinów żeńskich oparty jest na DIN EN 61076-2-106:2012-04 wariant 08-a. Piny żeńskie 2, 4 i 8 nie są w
Używane do zastosowań AISG, ale należy zapewnić, że w pełni obciążone złącza męskie zgodnie z DIN EN 61076-2-
106:2012-04 wariant 08-a są wtykowe.

Rozmiar

    rozmiar żeńskiego złącza zgodnie z AISG C485 4.1.1.3  styl A3
