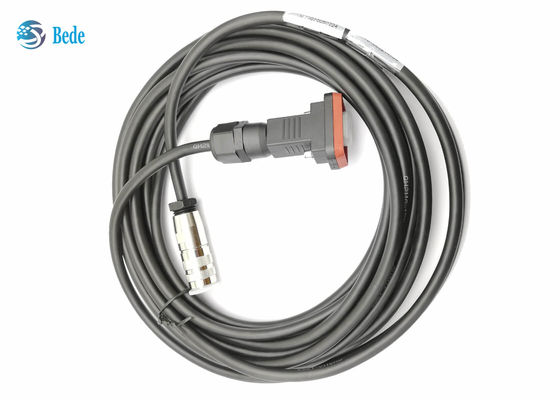

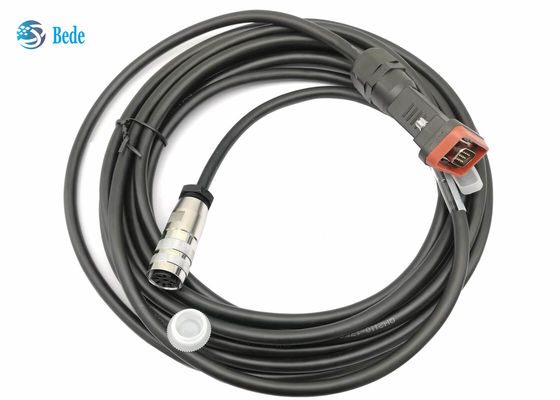

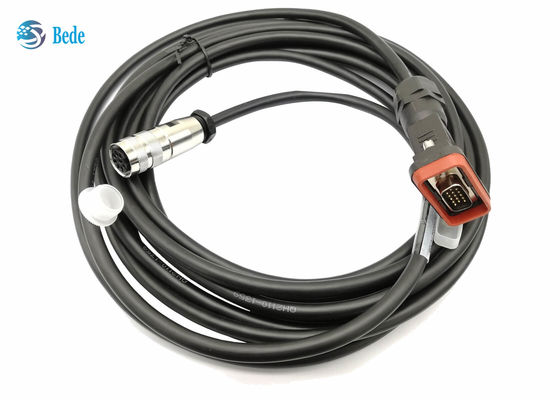

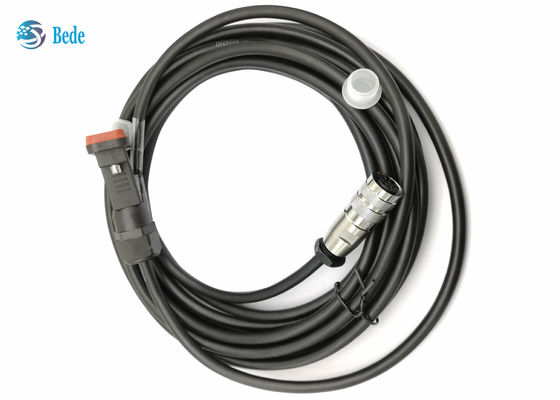

D-Sub 15 Pin Mężczyzna do AISG 8 Pin Kable AISG Kobiety do stacji bazowej anteny

Kable D-Sub 15 szpilki męskie do AISG 8 szpilki żeńskie AISG do stacji bazowej anteny

Opis

Kable AISG (Antenna Interface Standards Group) stosowane do łączenia RCU (Remote Control Unit) i RRU (Remote Radio Units),dostarczanie danych i zasilania do elementów systemu RET ((Remote Electrical Tilt)Jest szeroko stosowany w sieciach 3G, 4G i 5G, szczególnie odpowiedni do anten ESC 3G, 4G i 5G, wzmacniaczy wieży i urządzeń stacji bazowych.

Zalety

• Długość może być dostosowana do różnych wymagań kupujących
• Odpowiedni do złożonych środowisk z stacjami bazowymi anten,-40°C ~ +85°C
• Odporność na promieniowanie UV, nadająca się do długotrwałego użytkowania w środowisku zewnętrznym
• Odporność na działanie ognia zgodna z normą UL94-V0
• Wysokiej jakości złącza, żywotność sprzężenia jest ponad 500 razy
• Brak nieprawidłowości w badaniu 168H

Dane elektryczne

Co do kablu:

1. 4 rdzenie kable, średnica 8 mm, ze warstwą osłony ze stopu aluminium-magnezu, pokrycie większe niż 85%
2. Wewnętrzny przewodnik jest z tarasowanego drutu miedzianego, który ma dobrą przewodność elektryczną
3. Ogólne parametry kabla są takie jak pokazane na rysunku poniżej, jest2 x 0,75 mm2(20 AWG) strumieniowy (moc) 2 x 0,25 mm2(23 AWG) skręcone pary (dane) 6 przewodników kable 7 mm (0,26 cali) średnicy
4. Dostarczamy również inny kabel o niskim standardzie w celu obniżenia kosztów:2 x 0,41 mm2(21AWG) strumieniowy (moc) 2 x 0,21 mm2(24 AWG) skręcona para (dane) 6 przewodników kablu 7 mm (0,26 cali) średnicy
5. o zewnętrznej osłonie kabla, istnieją materiały PU lub PVC dla Twojej opinii,wydajność PU jest lepsza, a cena PVC niższa

Co do złącza:

1.   Przypisanie szpilki zgodnie ze specyfikacją AISG.
2. Układ żony jest oparty na normie DIN EN 61076-2-106:2012-04 wariant 08-a. Żony 2, 4 i 8 nie są stosowane w zastosowaniach AISG,ale należy zapewnić, że w pełni załadowane łączniki męskie zgodnie z DIN EN 61076-2-106:2012-04 wariant 08-a są podłączalne.
3. Pin 1 nie może być stosowany w przypadku nowych konstrukcji, potrzebny tylko do utrzymania zgodności z starszymi wersjami.
4. Aby uzyskać więcej informacji, patrz AISG C485 V1.1
