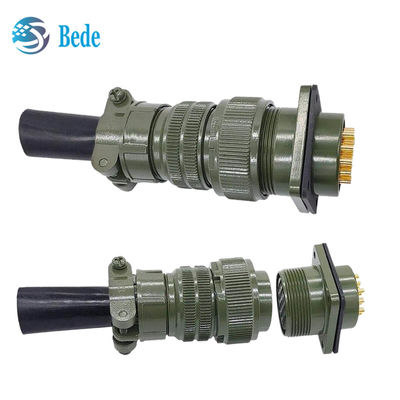

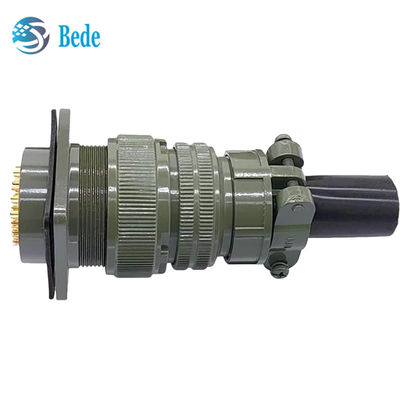

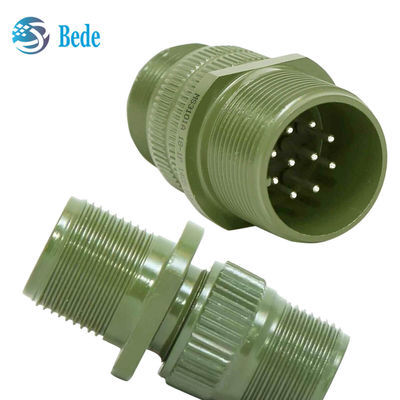

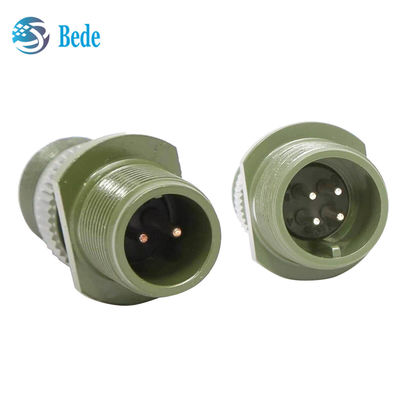

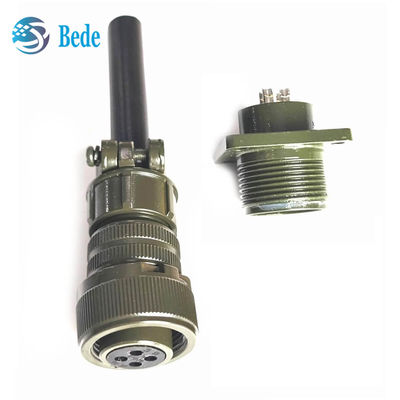

Amfenol 97 Series Connector MIL-C-5015 Standard MS-3101A Kabel łączący wtyczkę

Złącze Amphenol serii 97 Standard MIL-C-5015 MS-3101A Wtyk kablowy

Co to jest złącze MIL-C-5015

  Złącza serii Mil-C-5015 są zgodne z amerykańskim standardem dla złączy do trudnych warunków Mil-C-5015 (GJB600), z obudową ze stopu aluminium o wysokiej wytrzymałości, izolacją z gumy syntetycznej, połączeniem gwintowanym, naprzemiennym pozycjonowaniem wkładania, zaciskaniem i lutowaniem zacisków, prostą i praktyczną konstrukcją, szeroko stosowane w maszynach i urządzeniach przemysłowych, złączach do trudnych warunków, sprzęcie obronnym, statkach, przemyśle motoryzacyjnym, oprzyrządowaniu, serwomotorach itp. Te złącza serii od BEDE mogą zastąpić podobne produkty w Europie i Stanach Zjednoczonych, takie jak seria Amphenol 97, i w bardziej konkurencyjnych cenach.

Co oznaczają kody typów złączy 5015

MIL-C-5015-MS3100: Gniazdo do montażu na ścianie z kwadratowym kołnierzem

MIL-C-5015-MS3101: Wtyk kablowy

MIL-C-5015-MS3102: Gniazdo do montażu na obudowie z kwadratowym kołnierzem

MIL-C-5015-MS3106: Wtyk prosty

MIL-C-5015-MS3108: Wtyk kątowy 90°

Rozmiar MIL-C-5015-3101A

Jak kupić złącze MIL-DTL-5015

  W przypadku jakichkolwiek pytań prosimy o poinformowanie nas o numerze produktu i wymaganej ilości, jak pokazano na poniższym rysunku, a my zapewnimy Państwu najlepszą cenę i obsługę

Układ wkładów złącza MIL-C-5015

Poniższy rysunek przedstawia układ wkładów / kod numeru rzędu otworów dla rozmiaru obudowy 18 i rozmiaru 20, z kierunku wkładania pinów. Skontaktuj się z nami, jeśli potrzebujesz więcej informacji.
